一、首先看2個關鍵字，什么是擋煙垂壁、儲煙倉和清楚高度

依據工程建筑防排煙系統排煙系統軟件標準規范 GB51251-2017

2.1.10 擋煙垂壁  draft curtain    用不燃原材料做成，豎直安裝在工程建筑頂篷、梁或裝修吊頂下，能在火災事故時產生一定的蓄煙室內空間的擋煙隔開設備。

2.1.11 儲煙倉  smoke reservoir    坐落于建筑空間頂端，由擋煙垂壁、梁或隔斷墻等產生的用以堆積火災事故煙塵的室內空間。儲煙倉高度即設計方案煙層薄厚。

2.1.12 清楚高度  clear height    煙層外緣至房間內路面的高度。

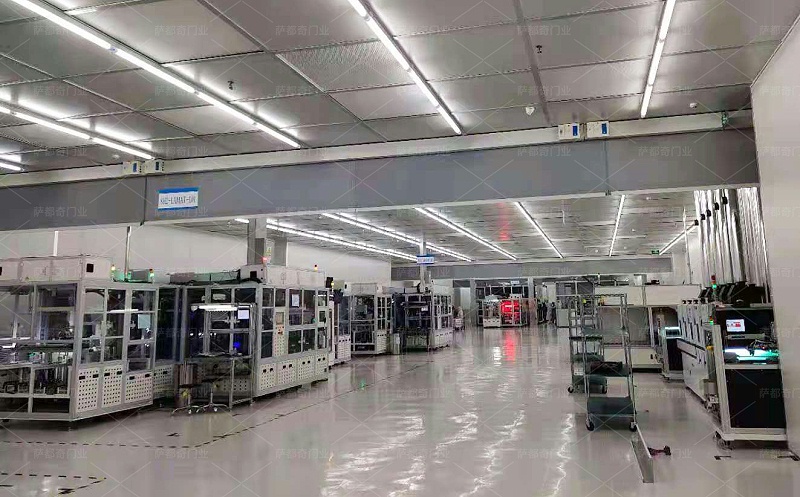

擋煙垂壁薩都奇廠家直供

二、再看擋煙垂壁的相關規定。

4.2.2 擋煙垂壁等擋煙隔開設備的深層不可低于本規范第4.6.2條要求的儲煙倉薄厚。針對有裝修吊頂的室內空間，當裝修吊頂打孔不勻稱或開孔率小于或等于25%時，裝修吊頂內室內空間高度不可記入儲煙倉薄厚。

4.6.2 當選用當然排煙方法時，儲煙倉的薄厚不可低于室內空間層高的20%，且不可低于500mm；當選用機械設備排煙方法時，不可低于室內空間層高的10%，且不可低于500mm。與此同時儲煙倉底端距路面的高度應超過安全疏散需要的最少清楚高度，最少清楚高度應按本規范第4.6.9條的要求測算明確。

4.6.9 過道、室內空間設計層高不超3M的地區，其最少清楚高度不適合低于其層高的1/2，別的地區的最少清楚高度應按住式測算：

Hq =1.6 0.1H ′

式中：Hq——最少清楚高度（m）；           H′——針對單面室內空間，取排煙室內空間的工程建筑凈高度（m）；針對雙層室內空間，取最大消防疏散樓房的樓高（m）。

三、舉例說明測算

1、假如工程建筑層層高為3米的場地，較為普遍

最少清楚高度≥1.5米

當然排煙時

擋煙垂壁的高度≥儲煙倉的薄厚≥3米*20%=0.6米

儲煙倉底端距路面的高度=3-0.6=2.4米>1.5米

理論上擋煙垂壁的高度從0.6米到1.5米中間都能夠

機械設備排煙時

擋煙垂壁的高度≥儲煙倉的薄厚≥3米*10%=0.3米，最少不可低于500mm

儲煙倉底端距路面的高度=3-0.5=2.5米>1.5米

理論上擋煙垂壁的高度從0.5米到1.5米中間都能夠

2、假如工程建筑層層高為4米的場地，單面室內空間

最少清楚高度Hq=1.6 0.1*4=兩米

當然排煙時

擋煙垂壁的高度≥儲煙倉的薄厚≥4米*20%=0.8米

儲煙倉底端距路面的高度=4-0.8=3.兩米>兩米

理論上擋煙垂壁的高度從0.8米到兩米中間都能夠

機械設備排煙時

擋煙垂壁的高度≥儲煙倉的薄厚≥4米*10%=0.4米，最少不可低于500mm

儲煙倉底端距路面的高度=4-0.5=3.5米>兩米

理論上擋煙垂壁的高度從0.5米到兩米中間都能夠

3、如果是20米多的好幾個樓房構成的又高又大室內空間，最大消防疏散樓房的樓高是多少米就取多少米，是3米就取3米，是4米就取4米。測算跟上面一樣。留意，3米時不取一半。

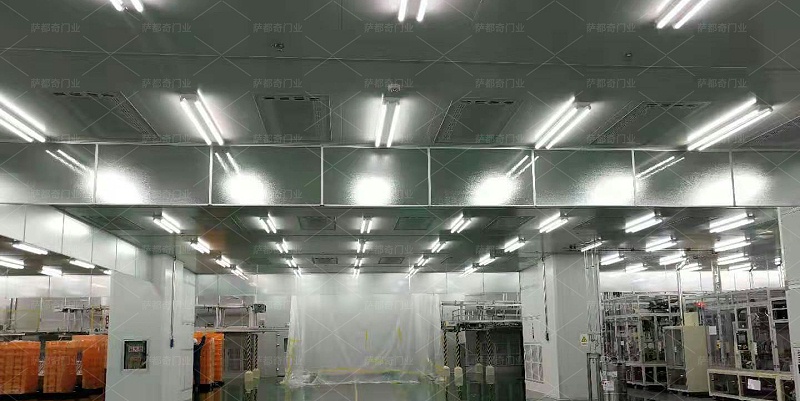

防火玻璃擋煙垂壁

四、匯總

【已廢止】建筑規劃設計消防規范 GB50016-2006

需設定機械設備排煙設備且房間內層高不大于6.0M的場地應區劃防煙分區；每一個防煙分區的總建筑面積不適合超出1000m2，防煙分區不可超越疏散出口。

防煙分區宜選用隔斷墻、頂篷下凸起不小于500mm的構造梁及其頂篷或裝修吊頂下凸起不小于500mm的不點燃體等開展隔開。

一樣原多層建筑設計方案消防規范

規定用擋煙垂壁不點燃原材料做成，從頂篷松馳不小于500mm的固定不動或主題活動的擋煙設備。設定排煙設備的過道、層高不超過6.00m的屋子（大部分全包含了），應選用擋煙垂壁、隔斷墻或從頂篷下突顯不小于0.五十米的梁區劃防煙分區。

執行標準干了很大轉變，擋煙垂壁的高度不限于500mm，與樓高有非常大的關聯，簡易而言便是樓高越高，擋煙垂壁的深層越高。
